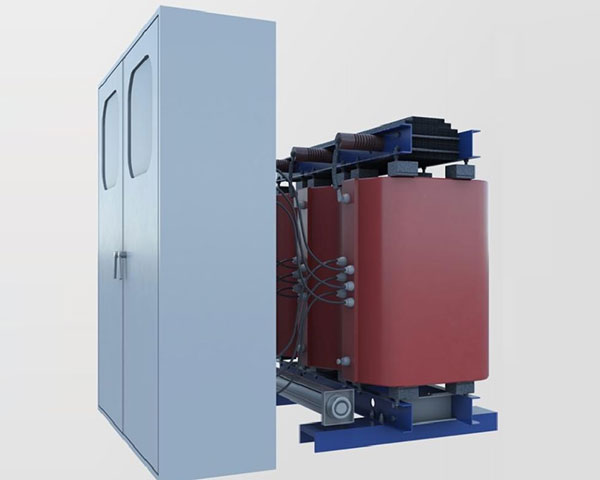

10kV有载调压环氧树脂浇注干式电力变压器

技术规范：
执行标准：IEC、GB、ANSI/IEEE、NEMA
容量：30kVA~2500kVA
一次侧额定电压：6kV~35kVA
二次侧额定电压：0.4kV
分接档位数：5
频率：50/60 Hz
相数：三相
联结组别：Dyn11/Yyn0等
阻抗：4%~6%

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

当电网电压波动时，为提供高质量的稳定电压，必须对变压器进行电压调整；可靠的不间断电源对用户越显重要，有载调压变压器的应用更趋广泛；一体化设计的有载调压变压器，结构紧凑，占地面积小，安装方便；有载分接开关采用干式真空箱结构，有电动机构、带过渡电阻的真空切换开关和分接选择器组成；有载分接开关设备自动控制器，便于现场或远程控制，可按用户需要提供微机接口；
突出优势：树脂混合材料采用国外先进的搅拌方法和真空薄膜脱气两种技术，使混合料搅拌均匀并排除混合料内的气泡。产品仅有极低的局部放电量，可控制在5PC以下。浇注体具有致密的固化结构，阻然、防爆、不污染环境。铁心采用高性能冷轧取向硅钢片，全自动机器人叠片机，剪切毛刺小、叠片系数低，有效降低了变压器的空载损耗、空载电流和噪音。空载损耗比手工叠片降低5%～10%。

有载调压：可自动检测电网电压波动，自动调整档位。
低噪音：满足国网南网低噪音标准的要求；
低局放：产品仅有极低的局部放电量，可控制在5PC以下。
高机械强度：环氧浇注体具有致密的固化结构，能承受突发短路电动力作用而无损伤。

型号	空载损耗	负载损耗	短路阻抗	空载电流
SCBZ12-160(50)/10	200(100)	2310(870)	4.0	1.6(0.8)
SCBZ12-200(63)/10	240(110)	2730(1040)		1.5(0.7)
SCBZ12-250(80)/10	290(130)	3200(1250)		1.4(0.7)
SCBZ12-315(100)/10	340(150)	3830(1500)		1.4(0.7)
SCBZ12-400(125)/10	410(170)	4520(1800)		1.3(0.6)
SCBZ12-500(160)/10	480(200)	5410(2200)		1.2(0.6)
SCBZ12-630(200)/10	570(240)	6200(2600)	4.5	0.8(0.4)
注：表中数据仅供参考，公司保留数据变动的权力，并接受特殊订货。
