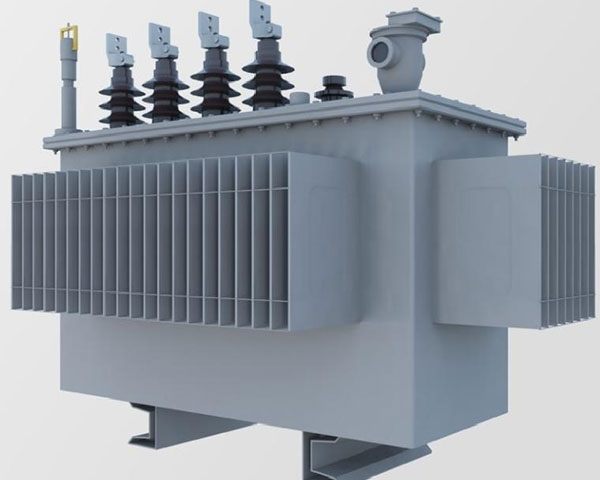

10kV油浸式叠铁心配电变压器

技术规范：
执行标准：IEC、GB、ANSI/IEEE、NEMA
容量：30kVA~2500kVA
一次侧额定电压：6kV~35kVA
二次侧额定电压：0.4kV
分接档位数：5
频率：50/60Hz
相数：三相
联结组别：Dyn11/Yyn0等
阻抗：49%~6.5%

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

油浸式叠铁心配电变压器具有结构紧凑、外形美观、体积小、温升噪音低、过负载能力强、电气性能及机械性能良好、运行可靠等优点，节能型产品是我公司通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式，通过对铁心及线圈结构的优化创新设计，达到降低空载损耗及噪音的目的。产品采用国内、外先进技术与设备，专业研发。铁心采用高性能冷轧取向硅钢片，全自动机器人叠片机，剪切毛刺小、叠片系数低，有效降低了变压器的空载损耗、空载电流和噪音。空载损耗比手工叠片降低5%～10%。

低损耗：符合GB20052-2020《电力变压器能效限定值及能效等级》标准中的能效要求；
低噪音：满足国网南网低噪音标准的要求；
抗短路能力强：低压线圈采用铜箔绕制，高压线圈采用点胶纸压烘成型，机械强度高；
外形美观：全抛磨除锈，粉末电喷涂漆可达到家电喷漆效果；

额定容量 KVA	1级			2级			3级			短路阻抗 %
	电工钢带			电工钢带			电工钢带
	空载损耗 W	负载损耗 W		空载损耗 W	负载损耗 W		空载损耗 W	负载损耗 W
	空载损耗 W	Dyn11/Yzn11	Yyn0	空载损耗 W	Dyn11/Yzn11	Yyn0	空载损耗 W	Dyn11/Yzn11	Yyn0
30	65	455	430	70	505	480	80	630	600	4.0
50	80	655	625	90	730	695	100	910	870
63	90	785	745	100	870	830	110	1090	1040
80	105	945	900	115	1050	1000	130	1310	1250
100	120	1140	1080	135	1265	1200	150	1580	1500
125	135	1360	1295	150	1510	1440	170	1890	1800
160	160	1665	1585	180	1850	1760	200	2310	2200
200	190	1970	1870	215	2185	2080	240	2730	2600
250	230	2300	2195	260	2560	2440	290	3200	3050
345	270	2760	2630	305	3065	2920	340	3830	3650
400	330	3250	3095	370	3615	3440	410	4520	4300
500	385	3900	3710	430	4330	4120	480	5410	5150
630	460	4460		510	4960		570	6200		4.5
800	560	5400		630	6000		700	7500
1000	665	7415		845	8240		830	10300
1250	780	8640		870	9600		970	12000
1600	940	10440		1050	11600		1170	14500
2000	1085	13180		1225	14640		1360	18300		5.0
2500	1280	13360		1440	14840		1600	21200		5.0

注：表中数据仅供参考，公司保留数据变动的权力，并接受特殊订货。
